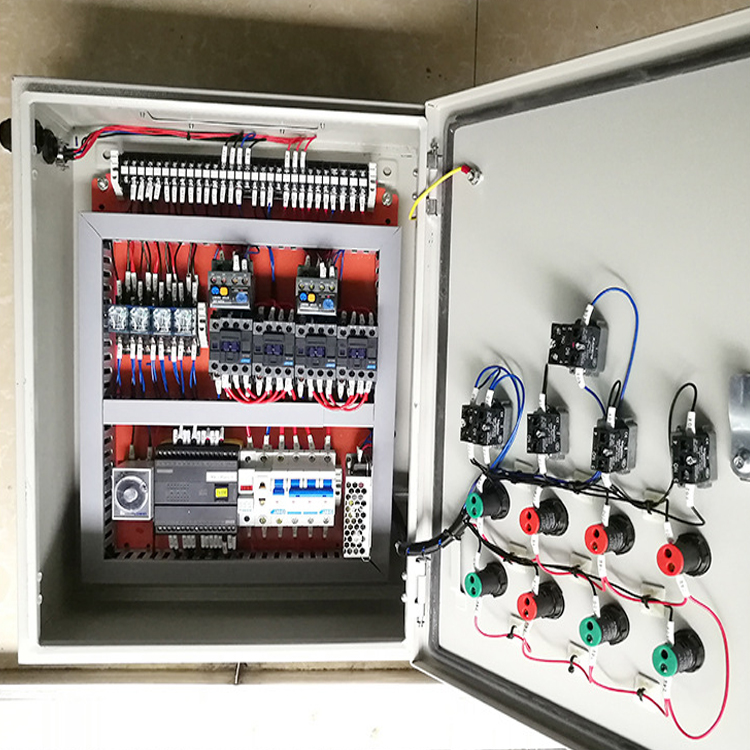

一、简介：

DKX-HZG型电动阀门控制箱(简称控制箱)是操作电动阀门的控制设备，主要用于选配DZW系列电动装置的电动阀门，可供远方/就地(控制室/机旁)两地操作。

二、规格：

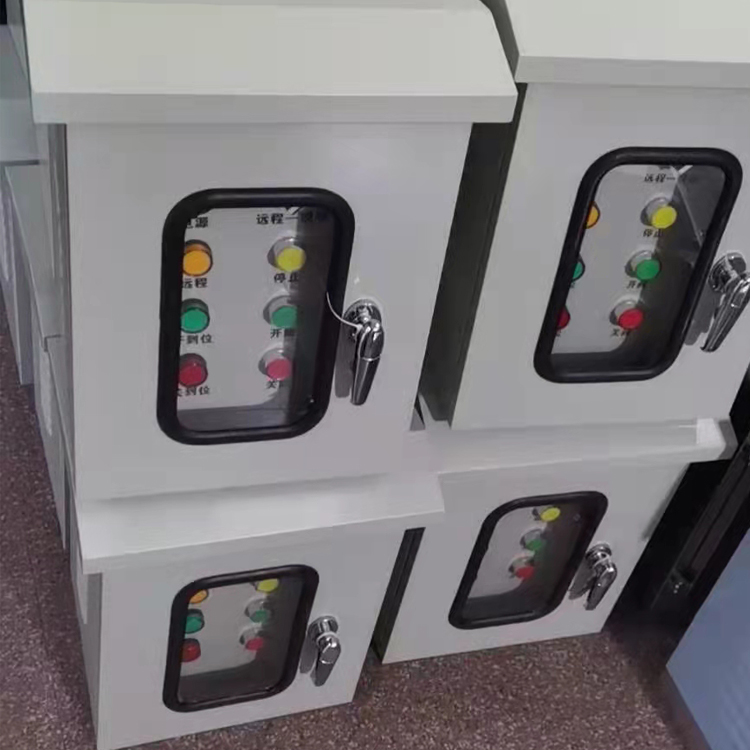

DKX-HZG型电动阀门控制箱按“95”典设线路设计，常规提供的控制箱为壁挂式，也可按用户的需要特殊供货。

型号的阿拉伯数字部分和电动装置的规格相对应。

例：DKX-60X配DZW60电动装置

    DKX-250X配DZW250电动装置

三、使用：

首先，按照电动装置使用说明书做好通电前的调试准备工作，再按照控制箱电气原理图和电动装置接线图接线，经检查正确无误后，接通电源。

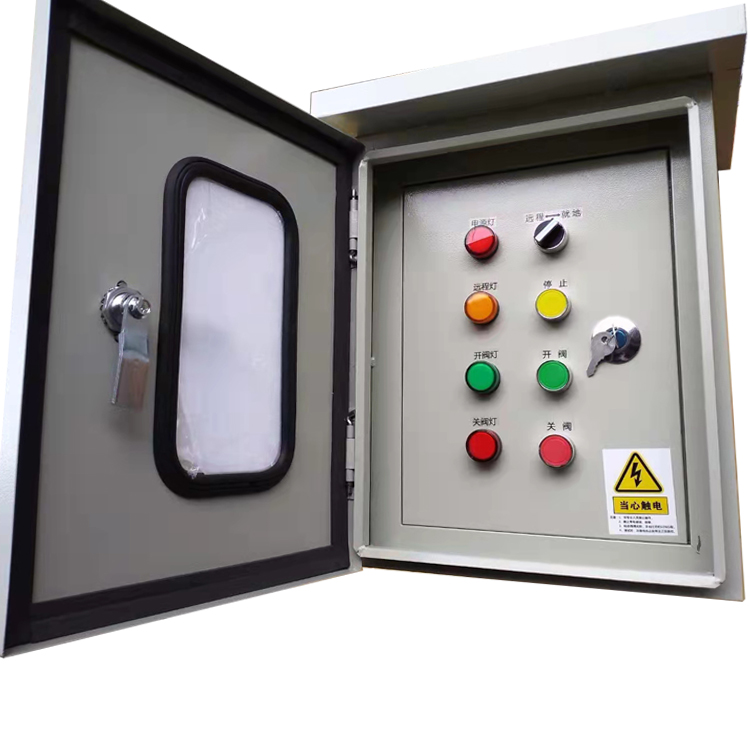

这时如红灯RD和绿灯GN均亮，表示电动阀门处于中间位置。检查电机相序正确后，将远方/就地切换开关SA置于“就地”，操作开向按钮SO，开到位时电动装置应停止工作，此时红灯RD亮，绿灯GN灭，表示阀门处于全开位置；操作关向按钮SC，关到位时电动装置应停止工作，此时红灯RD灭，绿灯GN亮，表示阀门处于全关位置。在开过程中，红灯RD闪亮，绿灯GN常亮；而在关过程中，绿灯GN闪亮，红灯RD常亮。

数显开度指示仪表的调试：调节电动装置内开度指示器上的电位器W1和位于控制箱内的电位器RP1(0%)和RP2（100%），使数显开度表在电动阀门全关位置时指示为0，反馈电流为4mA，在全开位置时为满度指示，反馈电流为20mA。如相反，则将接到端子上的202#线与204#线对调即可。

注:控制箱16和17号端子为反馈电流输出,阻抗≤500Ω。调试时，可用万用表20mA电流档，红（+）表棒接16号端子，黑（-）接17号端子，按上述方法调好即可。如远方未接线（不用反馈电流），需将16、17号端子用导线短接。

当远方/就地切换开关SA置于“就地”时，可在就地(机旁)操作。这时远方(控制室)操作回路被切断。

当远方/就地切换开关SA置于“远方”时，可在远方(控制室)操作。这时就地(机旁)操作回路被切断。
