1：概述

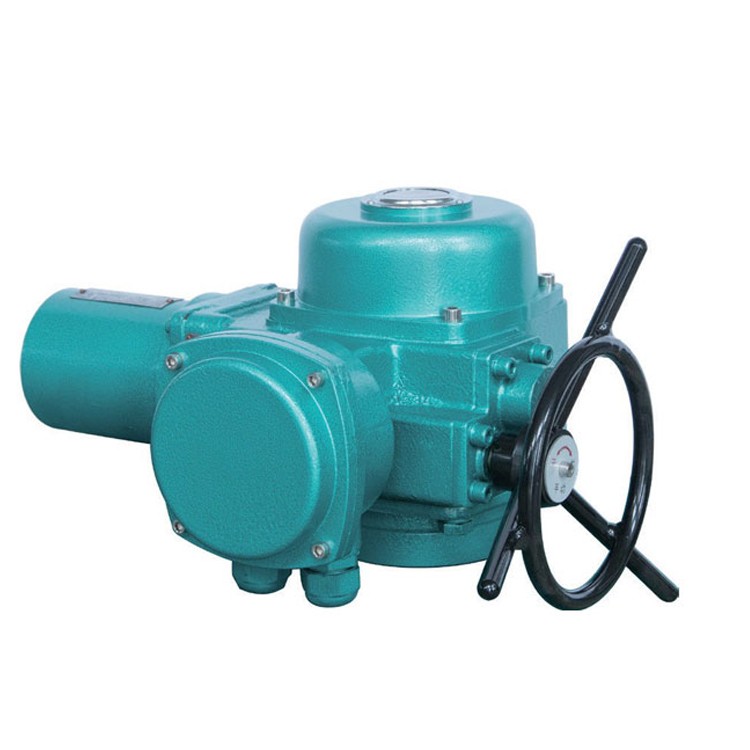

     Q型阀门电动执行机构适用于蝶阀，球阀，旋塞阀等部分回转阀门和类似设备，该产品结构紧凑，起动转矩大，控制精度高，功能齐全，性能可靠，安装调整简便。Q型为一体结构（区别于叠加结构），它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。

该产品广泛应用于给排水，供热，电站，化工，食品，纺织，造纸，制药，船舶，钢铁，煤炭等工业部门。

     按使用环境分：Q为户外型，QB为隔爆型，QZ为整体型，QT为整体调节型，QBZ为整体隔爆型，

QBT为调节隔爆型。转矩范围：50N.m—5000N.m。

2：型号表示方法

型号示例：

 Q30-1表示户外型，输出转矩300N.m（30Kgf.m）,输出转速1r/min.

 QT120-0.75表示整体调节型，输出转矩1200N.m(120Kgf.m),输出转速0.75r/min.

 QB500-0.5表示隔爆型，输出转矩5000N.m（500Kgf.m），输出转速0.5r/min.

3:技术条件和性能参数

电源：电机为三相交流，380V（特殊订货660V，415V或220V），50HZ；

控制线电压220V/50HZ；    远程控制电压24VDC。

工作环境

环境湿度：-20~+60℃(特殊订货-60~+80℃)

相对湿度：≤90%（25℃时）

普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dI和dIIBT4两种，

dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA，IIB级T1-T4组的爆炸性气体混合物

防护等级：户外型和防爆型为IP55（可订制IP65）

工作制：为短时10分钟

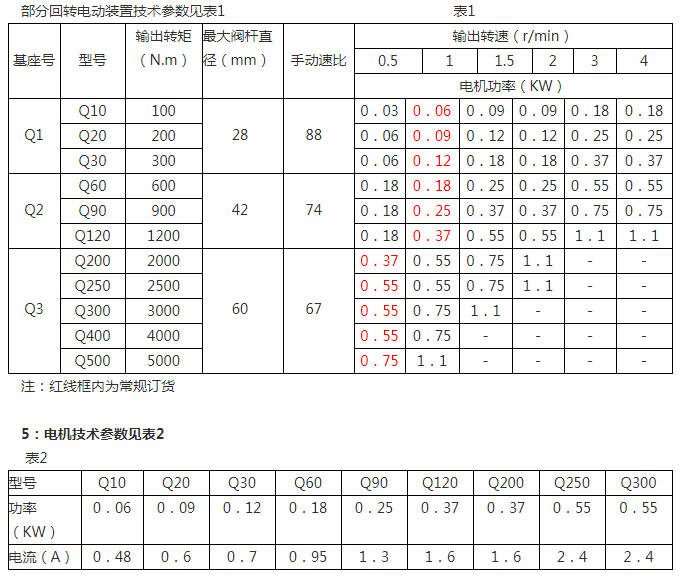

4：主要性能参数
